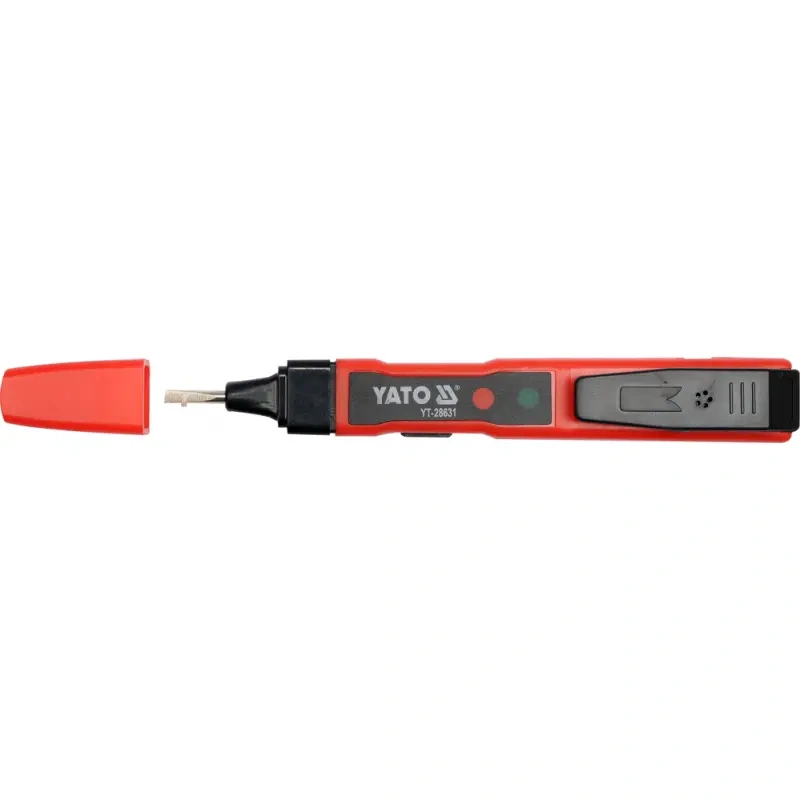

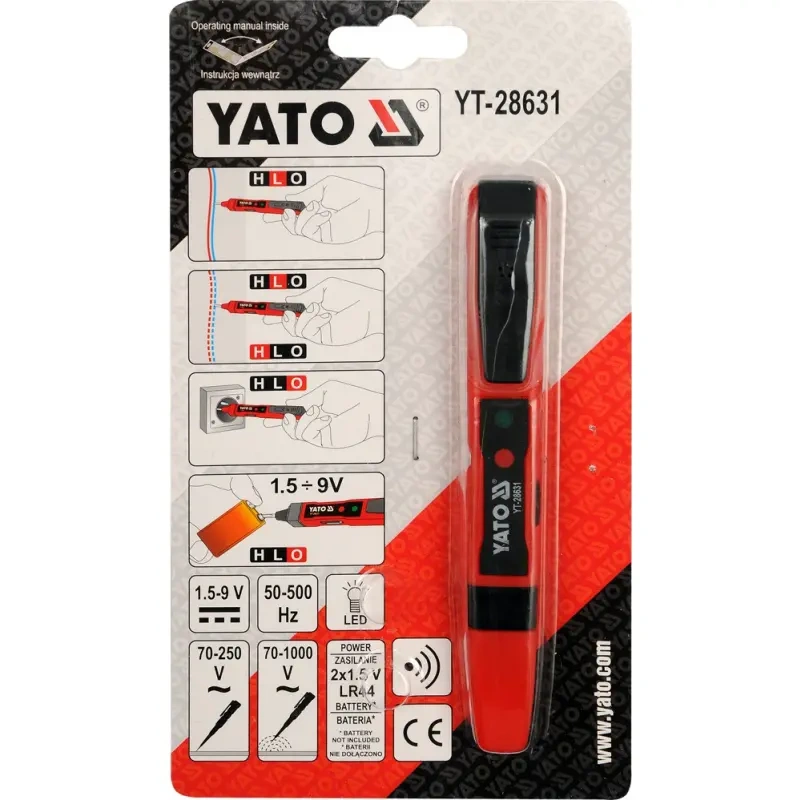

Tester-juhtmeotsija 1,5-9v 70-250v led 2xLR44 YT-28631

Kirjeldus

YT-28631 pinge tester on universaalne Elektrikutestrid, mis võimaldab teil avastada juuresolekul elektriline pinge, avastamiseks vahelduvpinge, nt all krohv, samuti läbi kaabli pidevuse test ja seisundi kontrollimiseks patareid või akud. Pinge olemasolu näitab ühe testeri korpuses asuva dioodi valgustus.

SAMPLER FUNKTSIOONID

• Vahelduvpinge tuvastamine kontaktmeetodil: 70-250V
• Vahelduvpinge tuvastamine induktsioonmeetodil: 70 - 1000V
• aku seisukorra kontrollimine kontaktmeetodil: 1,5 kuni 9 V
• kaabli järjepidevuse test kontaktmeetodil: 0 - 100 MΩ

• üldpikkus: 140 mm
• otsa laius: 3,0 mm
• heli- ja valgussignaalid (LED-diood)
• Testeri tundlikkuse reguleerimine induktiivse meetodi jaoks: [H] igh - [L] ow
• toide: 2x1,5V; LR44

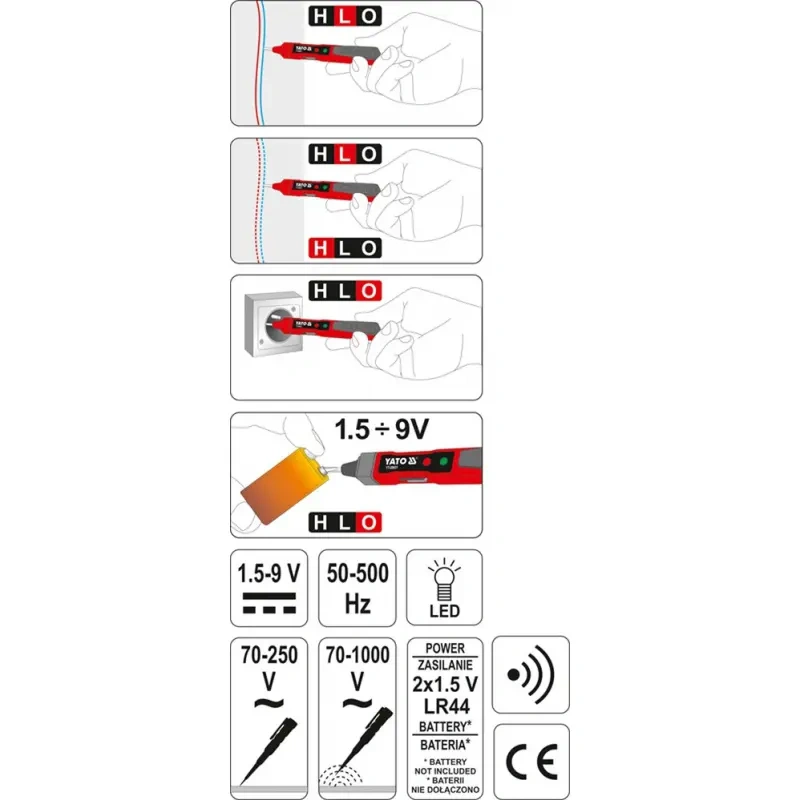

KONTAKTI MEETOD

Asetage tester asendisse [O]. Asetage testeri ots pingestatud vooluringile. Punase LED-i süttimine näitab elektrivoolu voolu läbi selle elemendi. Selle meetodi puhul ei ole soovitatav käepideme küljel olevat kontakti puudutada. Kontakti puudutamine ei kujuta endast elektrilöögi ohtu, kuid suurendab testeri tundlikkust ja võib näitu moonutada.

INDUKTSIOONI MEETOD

Asetage tester asendisse [L]. Viige käepideme tagaosa isoleeritud juhtmele või juhtme eeldatavale asukohale seinas lähemale. Pinge olemasolust teavitab roheline LED-tuli ja helisignaal. Meetodi tundlikkust saate suurendada, kui lülitate nupu [L]-lt [H]-le. See meetod võimaldab ka "kontaktivaba" tuvastada pinge all oleva elektrijuhtme katkemist. Katkestuse hetkel lõpetab tester pinge olemasolust märku andmise.

KONTROLLI AKU SEISUKORDI

Asetage tester asendisse [O]. Puudutage testeri otsa aku klemmi, millel on tähis "+", puudutage käsiinstrumendi küljel olevat kontakti, seejärel puudutage aku klemmi, mis on tähistatud "-". Dioodi valgustus tähendab, et aku või aku on laetud. Tester võimaldab kontrollida erinevate elektriseadmete toiteks mõeldud patareide või akude seisukorda vahemikus 1,5V kuni 9V. Ärge kasutage seda meetodit kõrgema nimipingega patareide või akude testimiseks. Elektriahelaga ühendatud patareisid ja akusid ei tohi testida.

KAABLI JÄDEVASUSE KONTROLLIMINE

Asetage tester asendisse [O]. Kontrollime kaabli järjepidevust, rakendades testeri otsa kaabli ühte otsa, seejärel hoides käepideme küljel asuvat kontakti, haarates kaabli teisest otsast. LED-dioodi valgustus ja helisignaal näitavad testitud kaabli järjepidevust. Selle meetodiga on keelatud kontrollida pinge all olevate juhtmete või elektriahela järjepidevust.
